Introduction au projet
Le DS5602 est un scanner de codes-barres filaires 2D portatif équipé d'une caméra à exposition globale de 30 pixels et d'excellentes performances de lecture.
Il peut facilement lire les codes à barres sur différents supports tels que le papier, les produits, les écrans, etc.
Il peut être principalement appliqué aux paiements mobiles, à l'analyse des codes à barres des marchandises, au comptage des stocks, etc.
Apparence

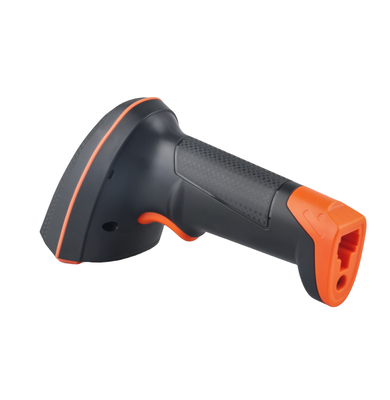

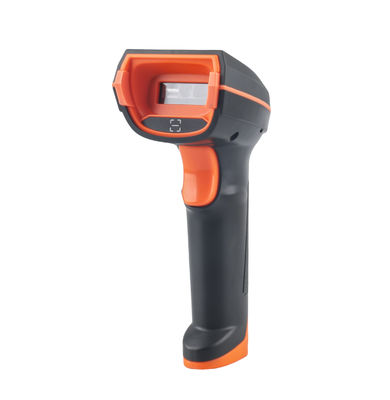

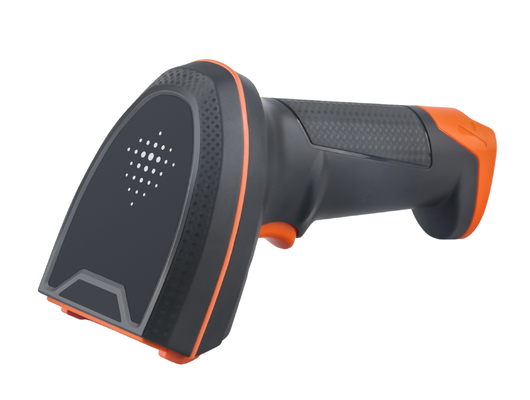

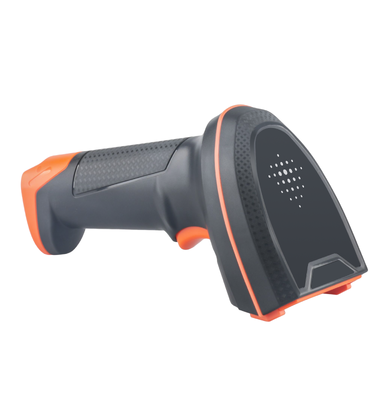

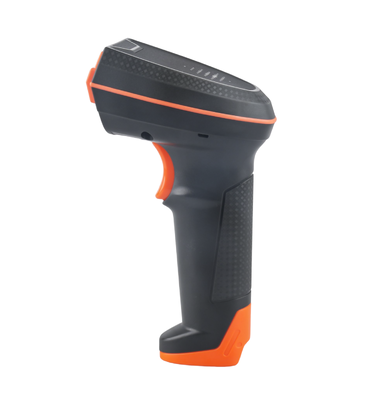

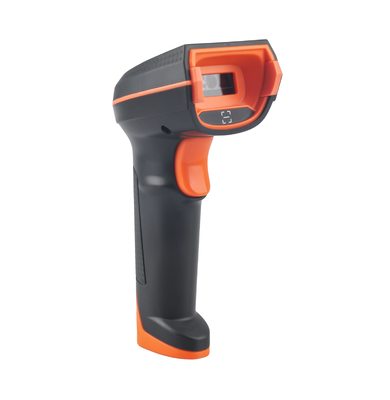

L'image suivante montre l'apparence du DS5602, avec une lumière indicateur de balayage et une sortie sonore de bourdonnement au-dessus.une interface de fil dans la direction inférieure, et un bouton sur la poignée.
Attention!
> Afin de maintenir l'excellente lecture du scanner, veuillez garder le produit propre.
> Veuillez utiliser un chiffon doux pour nettoyer la fenêtre.
Caractéristiques du produit
> Il peut facilement identifier tous les codes à barres 1D et 2D courants sur le marché avec MCU haute performance.
> Sa caméra d'exposition globale de 1280*1024 pixels peut facilement lire des codes à barres supérieurs à 3MIL pour répondre aux besoins de numérisation quotidienne.
> Il peut lire facilement les codes à barres sur papier, imprimante, plastique et écran grâce à la technologie d'imagerie 2D.
> Il prend en charge plusieurs modes de travail pour répondre aux différentes exigences de lecture.
> Il est livré avec des indications de vibration.
> Il dispose de câbles amovibles et de doubles interfaces (USB (USB-KBW, USB-COM), RS232 (facultatif)).
> Il a une grande compatibilité et prend en charge Windows, Android et tout système domestique.
> Il prend en charge les mises à niveau en ligne, le développement personnalisé et le développement secondaire.
> Il est anti-goutte et anti-vibration avec une structure de décryptage bidimensionnel hautement intégrée.
> Il a une texture laser, une texture visible et une excellente sensation tactile.
Port de communication
Le scanner doit être connecté à un hôte pour fonctionner, qui peut être un PC maître, une machine POS, un microcontrôleur, un hôte Android ou un autre terminal intelligent avec une interface USB ou RS232.
1Interface USB hôte
2. Interface RS232 hôte [DB9 mâle]
Interface par fil
USB
Résistance à la compression
Diagramme du fil
USB
Résistance à la compression
Dimension de la structure
Unité: mm
Résultats
| Mode de communication | Les États membres doivent veiller à ce que les États membres appliquent les dispositions de la présente directive dans les domaines suivants:(en anglais seulement) |
| Capteur | Obturateur global CMOS |
| Pixel | 1,300,000 pixels, 1280*1024 |
| Précision de lecture | ≥ 3 mil/0,076 mm ((PCS90%, code 39) |
| Profondeur de champ | 30 mm~500 mm ((différentes gammes de codes à barres) |
| Vitesse de décodage | 65 cm/s |
| Mode de numérisation | Manuel, détection automatique, contrôle de commande |
| En mode instantané | Une LED, un buzzer. |
| Perspectives | 41° * 31° |
| Angle de lecture | Pour les véhicules à moteur à commande autonome, le réglage de la température doit être effectué à l'aide d'un régulateur. |
| | Conditions d'essai:CODE39,10mil/0,25mm, PCS90% |
| Contraste d'impression | ≥ 15% |
| Éclairage ambiant | Environnement sombre, lumière naturelle intérieure |
| Système de codes | 1D:UPC-A,UPC-E,EAN-8,EAN-13,Code 128, GS1-128,Code 39,Code 32,Code 93,Code 11,Interligné 2 de 5,Matrice 2 de 5,Industriel 2 de 5 ((Straight 2 de 5),Codabar ((NW-7),MSI,GS1 Databar ((Omnidirectionnel,Commercialisé, élargi), etc. 2D: code QR, micro code QR, matrice de données, PDF417, micro PDF 417, Aztec, etc. |
Paramètres mécaniques/électriques
| Poids du produit | 148 g (scanner) |
| Dimension de l'apparence | L168,5 mm * W70,0 mm * H91,0 mm |
| Longueur du fil | 1.8 mètres |
| Type d'interface | USB mâle, DB9 femelle |
| Entrée de puissance | DC 5V 1A |
| Actuel | 230 mA (travail moyen), 33 mA (attente) |
Environnement de travail
| Température de fonctionnement | -20 à 50 °C |
| Température de stockage | -40 à 70 °C |
| Humidité de travail | 5% à 95% ((Non condensé) |
| Épreuve de vibration de transport | 10H@125 tours par minute |
Liste des pièces de rechange
| Les câbles | USB: Il est utilisé pour connecter le scanner et l'hôte pour communiquer et charger. |
| | Résultats de l'enquêteouverture)Il est livré avec une tête d'alimentation en courant continu pour connecter le scanner à l'hôte et pour la communication en série.
|
| | USBcâble électrique (ouverture):Il est utilisé pour connecter le scanner à l'hôte d'alimentation et pour l'alimentation par port série. |
| Adaptateur d'alimentation (ouverture) | Sortie: DC5V 1A, entrée: AC100~240V 50~60Hz, peut être utilisé pour l'alimentation par port série. |
> Vérifiez les ports disponibles sur votre hôte pour choisir le bon type de produit.
> Si nécessaire, contactez le fabricant pour personnaliser le type d'interface dont vous avez besoin.
